WD MyPassport сломался? решение проблемы простое!

В магазинах популярной переносной моделью считается относительно не дорогие винты WesternDigital серии MyPassport и другие, однако мало кто знает на сколько они ненадёжны с технической точки зрения….

Дело в том, что для удешевления производства производители пошли на то, что интерфейс USB  развели на самой плате HDD … то есть перестали пользоваться переходниками со стандартного SATA, и собственно SATA подключение просто упразднили.

С одной стороны получился выигрыш в габаритах, но с другой… при выходе из строя USB интерфейса устройство приходит в негодность (а это случается ой как часто!) Симптомы самые разнообразные:

  • Отключение диска в процессе работы
  • Определение диска неправильной ёмкости (заместо 500гб определяется как 1500гб)
  • Сообщение системы что нет доступа к диску
  • Сообщение что диск заблокирован
  • Сообщение что диск не инициализирован

Но не стоит печалиться, дело в том что сам SATA  ни куда не девался с диска, на нём просто запаян USB-SATA Bridge Controller (например), из чего следует, что нам просто надо отключить USB  и подпаять проводки к SATA!

Откручиваем плату электроники и смотрим… Обычно используются следующие наборы микросхем:

  • USB-SATA Bridge Controller INIC-1607E
  • USB-SATA Bridge Controller PACK INIC 1605,06,07,08 ,09,18
  • Combo-SATA Bridge Controller PACK INIC-1610 INIC-1611 INIC-1615

В моём случае была  INIC-1607E, именно эта микросхема чаще всего выходит из строя, как по собственной инициативе, так и при помощи пользователя (будь то плохой контакт USB, нехватка питания, китайский кабель, частое шевеление перетыкание)

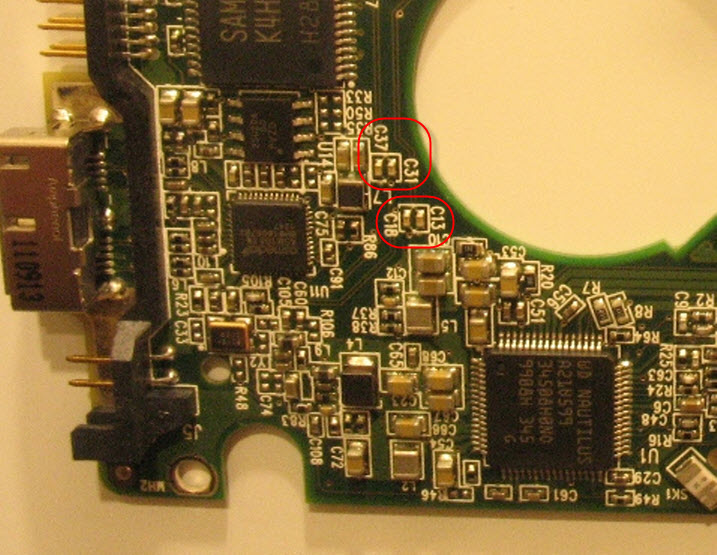

Для отключения USB  требуется отпаять 4 резистора как на фотографии выше…

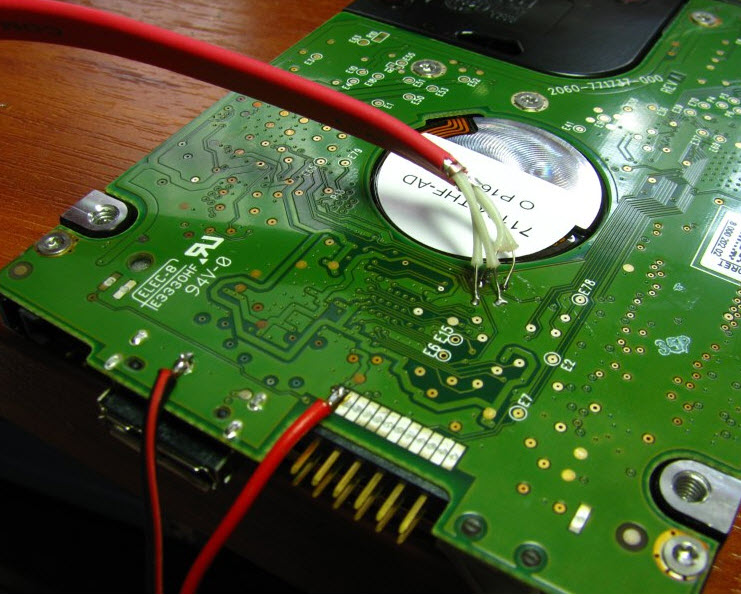

Теперь припаиваем SATA шлейф либо вот такой разъём:

У меня такой роскоши не было под рукой, а шнурков SATA было в излишке…. посему делаем препарирование и подпаиваюсь непосредственно к шлейфу.

…питание беру от USB.

Распайка SATA (Signal) получается следующая:

1 GND Ground
2 A+ Transmit+ E71
3 A- Transmit- E72
4 GND Ground
5 B- Receive- E73
6 B+ Receive+ E75
7 GND Ground



Е71,72,73,75 — контакты на плате, найти очень легко.

питание +5V можно так же взять и с  SATA…





Казалось бы всё хорошо, но винт определяется как U%B-/WD&$781@@00…

Делаю «Заземление шлейфа SATA» на корпус HDD…

Вуаля! WD5000BMVV увиделся с первой попытки, все данные на месте и копируются  на ура ;-)

Обращаю ваше внимание, что если подключать как у меня на фотографиях через «переходник» SATA-USB  — скорость копирования в разы ниже, нежели при подключении напрямую к SATA  разъему компьютера!

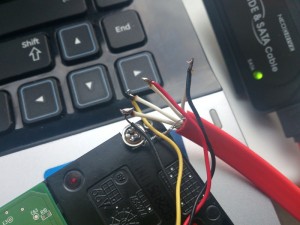

…данные побежали… индикатор заморгал..

Ответы на: WD MyPassport сломался? решение проблемы простое!

  1. Здравствуйте. Имеется wd my passport ultra 1tb

    Все сделал как в Вашей статье, винт определился (в управлении дисками), виде объем но! Не открывается проводником и не видно разделов. В управлении дисками сразу хочет инициализироваться (отчаявшись пытался но операция не проходит, выскакивает ошибка). Неправильно подпаял САТА или все же что-то с «железной» составляющей диска?



  2. Добрый день.

    Имеется в наличии WD5000LMVW на 500гб.

    Симптомы как у всех: мигающий синий индикатор и не инициализирован в диспетчере дисков.

    Разобрав обнаружили, что контроллер USB initio inic-3608pn. Фото платы приложили.

    Основной вопрос какие кондеры выпивать?

    И к каким точкам подключаться?

    Заранее спасибо!

    • ну что тут сказать… либо чинить и тратить время на изыскания, либо успокоиться и купить новый :)
      фотографии бы с бОльшим приближением и обратную сторону платы… там где пятаки, куда подпаиваться

  3. Здравствуйте. Столкнулся с проблемой,есть диск WD 10JMVW ,после подключения к USB телевизора очень сильно греется плата около входа подключения . Заказал такую же плату  , поставил, диск при подключении щелкает и не определяется , плата не греется . Что можно сделать. Спасибо.

    • дык просто поменять плату мало… надо ещё микросхемы с прошивкой перепаивать от старой платки…
      иначе винт не понимает что и где , вот головами и бьётся о стенки (как в прямом, так и переносном смысле)

  4. Всем привет! Огромное спасибо автору за этот топик! http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_good.gif Это самое информативное, что я нашёл на просторах инета.

    Пришла и моя очередь… http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_cry.gif У меня  полетел диск 2ТБ модели WD20NMVW-11AV3S2, плата 2060-771961-001 rev A.

    Сам я не дружу с паяльником так хорошо, как вы, поэтому сам эти проводки припаять не сумею :-( Говорят, можно заменить плату целиком. Нашёл донорские платы за 2000 рублей, но, говорят, в них ещё надо переносить прошивку из исходной платы. Это я тоже не смогу сделать. Есть ли шанс, что плата окажется с ровно такой же прошивкой?

    Посоветуйте контору в Москве, в которой смогут донорскую плату подружить с диском, пожалуйста! Или есть кто-то, кто сам возьмётся?







    • для начала открутите плату и протрите ластиком контактные площадки — может спасёт на какое то время.
      если не даст результата…..
      я бы посоветовал забыть, и если уж слишком ценная информация на диске — то обращаться в сервисы для восстановления…. слишком много мороки, траты времени и денег.

  5. мой wd при подключении к компу требует отформатировать.в чём причина

  6. Добрый день/ночь .

    Подскажите пожалуйста ,решит ли этот способ такую проблему?

    Винт WD10JMVW11AJGSO  1000 Гб ,как на фото в комменте   13 апреля 2017 в 15:57

    долго определяется ,очень медленно читает/пишет.

    проверял Victoria 4.68b — почти все блоки «красные» ,

    т.е. скорость чтения блока 2048байт  3-5сек.

    проверял не весь диск ,а выборочно ,через 50-100гб

    поэтому и подумал,что весь диск не может быть в бэдах



  7. Не могу оставить комментарий

  8. Плата такая же

    http://www.po-prostomu.ru/wp-content/uploads/2013/03/1814.jpg

    http://www.po-prostomu.ru/wp-content/uploads/2016/03/22-03-2016-9-33-35.jpg

    Кондеры отпаял, подпаялся, как на первой картинке, к сата, землю от сата бросил на корпус винта, кабель сата воткнул в комп, питание по усб шнурку… пару раз щелкнул головками и затих…

    Винт не видит и лампочка моргает постоянно (кабель по усб воткнут в зарядку 2.1А)

    Если в тупую по старинке воткнуть штатный кабель через комп то винт показывает в устройствах но на этом все так же.

  9. А щелкающему винту подойдет такая таблетка ?

    • скорее всего нет, щёлкающий винт говорит о невозможности считать информацию …бэдах…оторваных головках и т.д.

  10. Здравствуйте!

    Актуальна ли еще тема?

    Есть WD5000LMVW-11VEDS3 — после падения через USB невозможно провсти анализ диска викторией — диск постоянно отключается, достигнув определенного %, прочитал вашу тему и решил спросить. Подскажите пожалуйста, нужно ли на моей плате выпаивать кондеры, а если да — то какие? и куда подключаться, чтобы обойти переход с SATA на USB 3.0? Скрин платы во вложении.

    Спасибо заранее!

  11. Привет всем! Админ или ребята, у кого есть возможность проверить программатором  U14 (флеш память 25U20) и по возможности скинуть дамп памяти в личку. А то U12 считывается, а U14 нет, такое впечатление, что она дохлая.

    Диск WD10JMVW-11AJGS4

    Плата 2060-771961-001 REV.B

  12. Добрый день! У меня WDBPCK5000A1, несколько иная компоновка схемы, подскажите,пожалуйста, какие конденсаторы выпаивать? Нужно спасти данные.

  13. Всем привет!

    Нужна помощь советом, мыслями, соображениями.

    Умер USB контроллер на WD5000LMVW, припаялся к SATA. Прицепил напрямую к ПК. В BIOS винт виден, раскручивается, индикатор мигает — винда не грузится!

    Где беда? Куда копать?

  14. Спасибо. Очень нужная информация.

    Тоже через год столкнулся с такой проблемой.

    Вроде на Али нашел плату, один в один и ревизия тоже совпадает .

    Вопрос такой если платы просто заменить, смогу информацию достать ?

    Или все же нужно припаять sata, слить инфу и только потом новую ставить?



    ps а что вообще с платой происходит? Ее отремонтировать нельзя ?

    • замена не всегда помогает, часто требуется ещё перепаять микросхемы с микропрограммой винта.
      припаять sata быстрее и надёжней.
      зачастую на плате выходит из строя контроллер USB …. ремонт нецелесообразен.

  15. Доброго времени суток! Прочитал почти все в инете по данному вопросу и пока в тупике. У меня WD20NMVW-11AV3S2, подключил через SATA, распайка как изложена у Вас и на других форумах, питание через шнурок от зарядки, все горит и крутится, но видно диск только в «управлении дисками» как неинициализированный». Перебрал десяток  программ по восстановлению, но все при попытке инициализации или восстановлении файлов пишут » ошибка ввода-вывода» Пробовал подключать запускать программы на XP, 7 и 10. Если, как пишут, что может быть шифрация, есть ли какое нибудь  противоядие чтобы подключится к винту? Заранее спасибо!

  16. Здравствуйте! А если вместо выпайки конденсаторов просто перерезать дрожки ???

  17. Добрый день.

    Подскажите куда припаяться по питанию, если от usb нет возможности.

    Спасибо

  18. Ах да еще забыл добавить светодиод он просто горит не моргает

  19. Добрый Вечер!!!

    Если тема еще жива то у меня вопрос есть

    такая же беда случилась с моим WD1000 все сделал как написано в первом посте,Винт заработал.Тоже быыла трабла с юзб контролером.Тока вот мой диск определился как Не распределенный, сейчас пробую его раздел востановить жалко данных там.

    Ну вот собственно и вопрос, а обязательно отпаивать те 2-4 резистора про которые так все говорят???? и зачем отпаивать их вообще нужно???

    Что будет если не отпаять я просто не хотел заморачиватся и сними еще они крохи и хз как их отпаять чтобы ненакосячить

    • если не отпаять, то будет мешать usb контроллер как я понимаю… это как две пробки в одну бутылку засунуть одновременно

  20. Доброй ночи!

    Подскажите, пожалуйста, как мне быть. Пытался сделать все по Вашей схеме и похоже загубил плату… Фото прилагаю.

    Как припаять провода к этим четырем разьемам теперь?

    [url=https://ibb.co/gnu4fF][img]https://thumb.ibb.co/gnu4fF/IMG_2017_07_15_004446.jpg[/img][/url] [url=https://ibb.co/j94gSv][img]https://thumb.ibb.co/j94gSv/IMG_2017_07_15_004306.jpg[/img][/url]

  21. WD MyPassport сломался? решение проблемы простое!
    Сменить разъём USB-3 и все дела. Мной так не один винт починен. И не мечтайте о скорости работы HDD, после переделки, как сделано в статье. Ещё не разу не попался неисправный контролер, интерфейса.

    • позвольте, но как вы тогда объясните восстановление работы винта после перепаивания контроллера? если усб НЕ перепаивался?

  22. Если тема еще открыта, может кто подскажет.
    Винт WD10JMVW.
    Использовался в боксе как переносной с интерфейсом USB (т.е. то же, что на приведенных выше фото).
    Проблемы:
    1. Определяется ДОЛГО, но определяется ПРАВИЛЬНО.
    2. Скорость чтения не более 200 — 300 кБ/с. Читает долго, но читает все подряд, вроде без ошибок.
    3. При подключении через USB сначала наблюдается стук, который затем пропадает

    Вопросы:
    0. Что делать? И подлежит ли оное чудо техники восстановлению в домашних условиях?
    1. Поможет ли перепайка на SATA?
    2. Есть ли более безболезненный способ увеличения скорости чтения?
    3. Возле USB слева и справа имеются технологические разъемы. Кто подскажет их назначение? И помогут ли они в борьбе за восстановление информации?

    • 0- как вариант заказать плату рабочую на том же алиэкспресе, ценник около 500р. (если не заработает — продавец вернёт деньги)
      1- скорее всего тупит USB контроллер, перепайка на сата должна вернуть скорость.
      2- перекинуть плату, уже написал в пункте 0.
      3- про технологические разъемы не подскажу по данной модели, на старых винтах там были выводы индикации активности диска и RS232 для заливания прошивки….

  23. Здрасте, Админ!

    Подскажите, а обязательно припаиваться или можно просто проводки воткнуть?

    Я боюсь пожечь дорожки. И обязательно ли отпаивать конденсаторы? Есть шанс, что с ними заработает?

    И последний вопрос: если сдать в какую-нибудь контору на восстановление — они там также подключаться будут, или у них свои методы?

    Спасибо.

    • не знаю как у вас, но в большинстве случаев воткнуться просто некуда, «сквозные отверстия для проводов» — отсутствуют :)
      отпаивая конденсаторы мы отрубаем USB контроллер, который в нашем случае «мешает» жить винту. не сделав этого — винт живёт своей жизнью.
      если боитесь пожечь дорожки отпаивая конденсаторы — можете их аккуратно перерезать скальпелем :)
      чаще всего у них просто плата электроники от подобного винта. они переставляют её для разового копирования данных и всё ….

  24. Доброго времени суток ! Припоял провода , не помогло. Очевидно дело было в другом. Не стал мучится, заказал плату целиком. Диск снова ожил. Если кому интересно где брал : http://alipromo.com/redirect/cpa/o/ooto77mtmn3lfyex2oftotxfkf1kibfk/

  25. Доброго времени суток! 4 провода и землю спаял по инструкции с SATA-кабелем, удалил конденсаторы, питание через USB. Диск стал виден в Управлении дисками но с размером «0 bytes», еще виден серийный номер. При попытке инициализировать выдает ошибку ввода/вывода. Собственно, определяется он подобным образом и с подключенным SATA и без него. В чем может быть проблема кроме кривых рук?

    Модель: WD5000BMVW-11AJGS1

    Заранее благодарен, если откликнитесь!

    • мне не ясен вот ентот момент «определяется он подобным образом и с подключенным SATA и без него»
      как БЕЗ SATA может определяться?

      • Если в качестве эксперимента отключить SATA от материнской платы, никаких изменений не произойдет.  То есть что подключен диск по sata что нет, одна петрушка- диск по прежнему определяется как «Запоминающее устройство для USB» WD My Passport 07AA USB Device и размер «0 байт».  В биосе его нет, но включение компьютера становится очень долгим с подключенным диском или вообще не включается и требует подключить диск с системой.  Кабель подсоединял по этой схеме: 71-А+; 72-А-; 73-В-; 75-В+.

        • ах вот оно что…. дык от усб вам надо брать только питание, что бы диск не не пытался по усб определиться!
          ну и сам контроллер усб надо отрубить на плате… посмотрите по аналогии.
          судя по фотографии это — с31,с37 и с13,с18 (надо удалить)
          кстати если долго думает но не определяется(при уже отключенном усб контроллере!!!), то не угадали с полюсовкой контакты SATA (методом перебора приходится подбирать, спалить не спалите, не бойтесь)

  26. Здравствуйте! Надеюсь тема ещё активна. Нужна помощь, совет. Есть жесткий диск wd10jmvw-11ajgso, перестал определяться в проводнике, но в безопасном извлечении и в «управлении дисками» он отображается, но не проинициализирован. На плате есть пару потемневших дорожек, которые меня и вводят в сомнение. Так вот вопрос: есть смысл паять или дело в этих потемневших дорожках (на фото пометил что меня насторожило)? Посмотрите пожалуйста и дайте совет.

  27. Добрый день, Admin!

    У меня винчестер WD10JMVW. На винчестере застряли головки посреди диска. Вручную вернул на парковачное место. После этого диск вррящается, головки пытаются что-то читать, но не читают. В Win7 в управлении дисками пишут, что диск с не распознаной файловой системой, MRB или GPT. С13, С18, С31, С37 выпаял. Подпоялся к 2-E71, 3-E72, 5-E73, 6-E75,  Микросхема USB3 INIC 3608PN. Диск не видит BIOS. Подскажите пожалуйста, правильно я подключился к SATA?

    • в вашем случае уже думаю не поможет… если не вдаваться в подробности, то скорее всего головки «сбились» после ваших передвижений.
      подпаиваются при других симптомах/проблемах

  28. Обратная сторона

  29. Здравствуйте прочитал вашу статью и то же захотел попробовать )



    Подскажете к чему подпояться ?



    Заранее благодарен

  30. Здравствуйте — почитал вашу статью — и решил то же попробовать — не подскажете куда подпаиваться ?

    Заранее благодарен

  31. кто знает где на плате предохранители могут быть перестал крутиться шпиндель!

  32. добрый день, помогите советом пожалуйста, выпаял резисторы, припаял проводки, питание от юсб, жесткий диск определился, но как не размеченая область, не подскажите, в чем может быть причина ?

    • из за сбоя могла полететь файловая таблица.
      для исправления (если нужны файлы с винта) можно запустить актив партишн рековери или подобную ПО.
      кратко как то так :)

  33. Здравствуйте!

    Спасибо за полезную информацию, подключил по SATA.

    Есть маленький вопрос. У меня плата ревизии B можно ли её поменять на ревизию A?

    Платы ревизии А продаются в Алиэкспресе

  34. …Для отключения USB  требуется отпаять 4 резистора как на фотографии выше…

    Уважаемый, это не резисторы, а керамические конденсаторы. На плате даже написано…

    • уже писал, но повторюсь:
      «вы совершено правы относительно конденсаторов, просто у большинства людей при слове конденсатор начинается паника, так как на платке они не видят больших круглых боченков»

  35. Здравствуйте. Есть WD. В диспетчере отображается. Все программы восстановления информации показывают, что емкость диска НОЛЬ. Отпаял конденсаторы прикрутил провода к заветным бляшкам. Не определяется … Вот теперь вопросы:

    1. Подключать сата-разъем нужно обязательно к переходнику САТА-ЮСБ? Или просто к сата разъему на материнке?

    2. Какая длинна проводов должна быть? У меня примерно 15см.

    • 1) кому как удобней. если у меня ноутбук, то подключаю к САТА-ЮСБ… если системник — то по «настроению» :)
      2) чем короче тем лучше. в этом убедились люди экспериментальным путём… ну и зависит от сопротивления проводов, да толщины как мне кажется.

  36. Добрый день! Мой винчестер WD5000BMVW постигла та же участь, через USB он не определяется. В итоге все делал по данной инструкции: кондеры отпаял, SATA припаял к E71, E72, E73, E75, землю и питание тоже припаял. НО… В данной конструкции винт у меня видится только с одним шнурком (переходник SATA — USB). В со всякими корпусами (переходник SATA — USB с корпусом для винчестеров 2,5), винт по-прежнему не определяется. Пробовал уже три разных модели корпусов. И не понимаю, в чем может быть дело… Никто не может подсказать?

  37. Сейчас провожу со своим туже операцию . В Один Прекрасный момент просто перестал видеть . В Управление Дисками Пишет Не проиницилизирован. Как спаяю Сообщу что получиться .

  38. помогоите по питанию

  39. Тоже проблема с жестким wd. Решил также припаять сату. Отпаял конденсаторы, припаял контакты саты к отверстиям на дорожках. Если питание штатное через usb, то никаких изменений до припаивания саты и после нет. А если через контакты, то не видится даже в биосе. В чем может быть проблема?

    • не подскажу так сразу.
      быть может ошиблись с распайкой SATA? винт хоть крутится при подключении питания?

  40. добрый день! а не подскажите, какой диаметр отверстий у какой диаметр у контактных площадок E71, E72, E73, E75??? И какой провод лучше применить для пайки??? Провод МГТФ 0.07 толстоват для них, не проходит в отверстие

  41. Подскажмте мукросхему паяти U12  и где взять прошивку? Диск WD10JMVW .



  42. Доброго вечера всем.
    У меня WD WD5000LMVW-11CKRS0

    Все перекопал: Проблема такая же как и тут

    https://www.linux.org.ru/forum/linux-hardware/11826286?lastmod=1465146686686#comment-12645024



    Схема одинаковая. Идентичная. Хочу припаять напрямую. Как понять какой из проводков сата к каким точкам припаять? И какие кондеры выпаять у меня?

    http://ep.yimg.com/ay/yhst-14437584971410/2060-771859-000-9.gif

    сторона 2 такая же.

    http://parts.com.hk/1/index.php?main_page=popup_image&pID=237&zenid=r2aqf43t07hvshm0jak10f3q76



    Подскажите буду очень признателен.

    • относительно куда паяться сата — Е75-71 , куда паяться узнаём методом перебора :)

      спалить ничего не спалите.

      про кондёры — надо прозвонить на какие из близлежащих звонятся эти точки и их отпаять….



  43. Александра

    Добрый день! Подскажите пожалуйста, нет ли у вас донора для жесткого диска WD20NMVW-11AV3S3?

  44. День добрый, сделал всё как на последних фото (такая же плата), питание по USB оставил, но компьютер всё равно видит жесткий диск по USB, а не SATA. Может я плохо припаялся к пятакам? или косяк в чем то другом уже?

    • Забыл написать, жесткий диск wd20nmvw-11av3s3

    • так ведь надо не только припаяться но и отпаять несколько деталек :) видимо вы их забыли.
      и кстати… если винт виден по USB, то нафига вообще вы решили тогда что то подпаивать?

  45. Добрый день!

    Хорошая статья и полезный материал!

    Подскажите, с wd5000bmvw-11amcs0 не приходилось сталкиваться? На нем немного нет требуемых контактов

    • добрый. вы сфотографируйте, а там видно будет :)

      • Наверное файл большой был, уменьшил

        • а обратную сторону платы электроники?

          • Сделал снимок

            • У вас всё и хорошо и плохо.
              По аналогии с моими фотографиями 4 проводника идут от проца к мосту, это и есть сата. Отпаиваем 4 конденсатора (С90-С93). Расположены попорядку, т.е. разъем надо паять или с лева направо или с права налево — вариантов подключения всего два, сдохнуть ничего не сдохнет если ошибётесь.
              А теперь о плохом. На данной плате стоит мост с аппаратным шифрованием данных. Включено оно или нет — как повезёт.
              Если шифрование включено было с завода — то трудозатрат и изучение доков для ремонта может оказаться избыточным.
              В любом случае пробуйте. И не забудьте с разъёмов саташных землю прикрутить к винту!
              Надежда всегда есть, подпаивайтесь с обратной стороны платки как на фото:

              так же имейте ввиду, если запитывать будете от USB — бесконечное моргание светодиода свидетельствует о дефиците по питанию!!!!

              • Огромное спасибо! Буду пробовать

                • отпишитесь потом какие контакты куда подходят (SATA припаивать), ну и ход дальнейшей вашей эпопеи :)
                  интересно ведь, получится или нет.

                  • Видимо мертвый контроллер sata, а не usb, т.к. после отпайки конденсаторов контроллер начал определяться по usb. До отпайки он вообще не был виден. Винт стал постоянно шуметь, такое впечатление что скачивается много разных мелких файлов. Питание переключил на +5 от БП системника, подумал, что может всё же от usb не хватает тока, но ситуация не изменилась. Поял sata в одну сторону и в другую… К сожалению, у меня не пошло http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_sad.gif Я так думаю больше вариантов нет? Спасибо за участие!

  46. Добрый день! Прошу меня простить, но вопрос такого плана, замыкают у меня Е73 и Е75, под B- и B+. Вот не могу понять, так должно быть или нет? Могли бы вы у себя попробовать мультиметром. Мне, почему-то, кажется что не должны. А ставлю на прозвон — короткое. Причем резисторы убрал. Соответственно он не включается, вернее компьютер с ним не включается, виснет на BIOS, даже войти не дает. И заземление отпаивал — припаивал. 0 эмоций. Есть идеи?:)

    • Сам прозвонил, на другом диске — такого быть точно не должно. Да и по логике не должно. Вот думаю, неужели SATA контроллер сгорел, который 88i

      • слабо верится что sata сдох.
        я в таких случая режу дорожку и проверяю с одной и с другой стороны…. как то так.

        • Вот и мне слабо, думаете просто до переходных отверстий порезать и замерить, ну как вариант, можно попробовать. К ним правда потом не оч то припаяешь. Я думаю в любом случае плату такую 1 в 1 заказать и перенести 2 CMOS, они не сложные на вид, феном перенесу.

          • респект за такую настойчивость.
            спасение семейных фотографий?
            а то я человеку парился делал делал… а там оказались ссылки на сайты и пара документов никому не нужных :(

            • Все, проверил, замыкает именно на контроллере SATA, максимально близко прозвонил. Выводы сразу перестали коротить, а на контроллере осталось. Там не фотографии, там видео, причем переведенные лично:) Редкая коллекция. Её можно восстановить, но надо знать список того, что восстанавливать — имена файлов. Сегодня планирую заказать плату и буду CMOS переставлять, после отпишусь.

    • у меня винта уже нету под рукой :) на память не помню. по идеи недолжны.

  47. День добрый ! Хочу HDD 2,5 от ноута распаять на USB 3,0 . Дабы как ВнешнийЖесткийДиск использовать . Не знаете что к чему ?

    • Вам надо взять да купить переходник адаптер в магазине SATA-USB3.0
      адаптер переходник
      и ничего там паять не придётся.
      а просто взять и припаять ноутбучный(SATA) винт к USB3.0 нельзя! т.к. интерфейсы разные.

  48. у меня винчестер как у романа, ни как не пойму куда подпаивать землю со шлейфа сата?

  49. Привет! Есть проблемный WD My Passport(WD10JMVM), контроллер у него и сама плата отличаются.. не подскажешь, какие резисторы убрать и куда здесь подпаивать провода(контакты Е71,72,73,75 тут есть)?

    • а что с другой стороны электроники?
      и напишите полную модель с циферками далее… например WD10JMVW-11S5XS1
      по удалению — смотрите картинку:

  50. ещё вопрос, расскажи подробнее куда подключать питание +5v и откуда его брать, а то с USB кабелем очень неудобно, заранее спасибо)

    • ну собственно с USB для меня было самое удобное… как вариант брать +5в с разъёмов компьютера …чёрный = земля, красный = +5в.
      а в чём проблема воткнуть усб шнурок в платку винта? ну не работает у него интерфейс, так хоть питание пусть взапитает :)

  51. Спасибо! единственная вменяемая статья!

    • Рад что пригодилась моя писанина :)

      • Доброго времени суток. Помогите, пожалуйста, и мне в моём горе. Купил себе переносной WD10JMVW-11AJGS3. И через полгода он «накрылся»: ОС перестала его «видеть», но дисп.устройств. показывает, что устройство остановлено из-за неполадок. Как истинно русский человек, я после этого случая стал читать отзывы(а не до покупки!!!) и у подавляющего большинства проблемы с этими устройствами (WD). Какие у меня резисторы надо отпаять и куда припаять провода от sata? Много ценной информации там (фото семейные). Сам диск нормально работает (не чергыкает, не гудит сильно, не клацает). И еще вопрос: вы пишите, что надо резисторы отпаять. А почему они тогда буквой C обозначены? По школе помню, что это ёмкость-конденсатор. Просветите для справки.

        • Фото второй стороны

        • вы совершено правы относительно конденсаторов, просто у большинства людей при слове конденсатор начинается паника, так как на платке они не видят больших круглых боченков :)

          подпаивать сата как и у всех к:

          1 GND Ground
          2 A+ Transmit+ E71
          3 A- Transmit- E72
          4 GND Ground
          5 B- Receive- E73
          6 B+ Receive+ E75
          7 GND Ground

          ну и отпаять конденсаторы

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Надо посчитать... * Time limit is exhausted. Please reload the CAPTCHA.

http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_bye.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_good.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_negative.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_scratch.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_wacko.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_yahoo.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_cool.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_heart.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_rose.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_smile.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_whistle3.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_yes.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_cry.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_mail.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_sad.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_unsure.gif  http://www.po-prostomu.ru/wp-content/plugins/wp-monalisa/icons/wpml_wink.gif
