Исправить питание на Multitronics 731,750 и других моделях — просто!

04-09-2015 17-45-53Уже многие покупатели Multitronics (731, 750 и многих других, т.к. внутри схемы эдентичны) столкнулись с неадекватным поведением приборов в жару. Начинает врать спидометр (на Multitronics), показания напряжения переваливают за 15 вольт (бортовой комп начинает постоянно предупреждать) и так далее… Кто то включает кондиционер на полную, другие вносят поправки к напряжению (минус по максимуму)… но по хорошему надо заставить производителя исправить проблему. Он её не скрывает, обещает исправить…. вот уже скоро 5 лет как обещает :)  Люди которые отправляли в сервис свои приборы — получали точно такие же, с той же проблемой назад… махали на это рукой и не обращали внимание дальше.

Суть проблемы кроется в используемых компонентах, а именно 7533-2 L6G0226 — Low Power LDO 3.3 V (by Holtek Semiconductor Inc)

Читаем отчёт на Драйве — http://www.drive2.ru/c/1527088/

а так же блог — http://alexey-bass.blogspot.ru/2014/02/multitronics-vc731.html

Людьми утверждается что потребляет устройство максимум 70мА, а стабилизатор родной расчитан на 100мА …как бы запас имеется.

Однако пообщался с людьми использующими в своих разработках  процессор PIC32MX575F 512H-80I/PT 11365RA — 32bit microcontroller (by Microchip)(это тот что в наших Multitronics), оказалось, что при использовании стабилизатора напряжения менее 1.5А  их устройства (программируемые контроллеры) вели себя некорректно (давали сбои).

Для себя делаем вывод  и покупаем с запасом на 1,5А….5А стабилизатор. LM1086IT-3.3/NOPB (ТО-220 и 1,5А);  LM10864T-3.3/NOPB (ТО-220 и 5А); LD1084v33 ….  С одной стороны запас по мощности, с другой — можно сделать теплоотвод (прицепить радиатор)

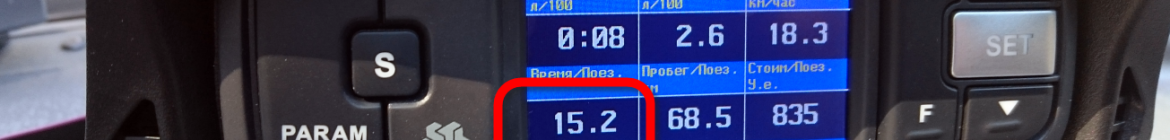

Так у нас было при температуре на улице +25 (и это ещё в настройках поправка -0.7 выставлена!!! То есть показания по умолчанию 15.9 и выше):

04-09-2015 17-45-53

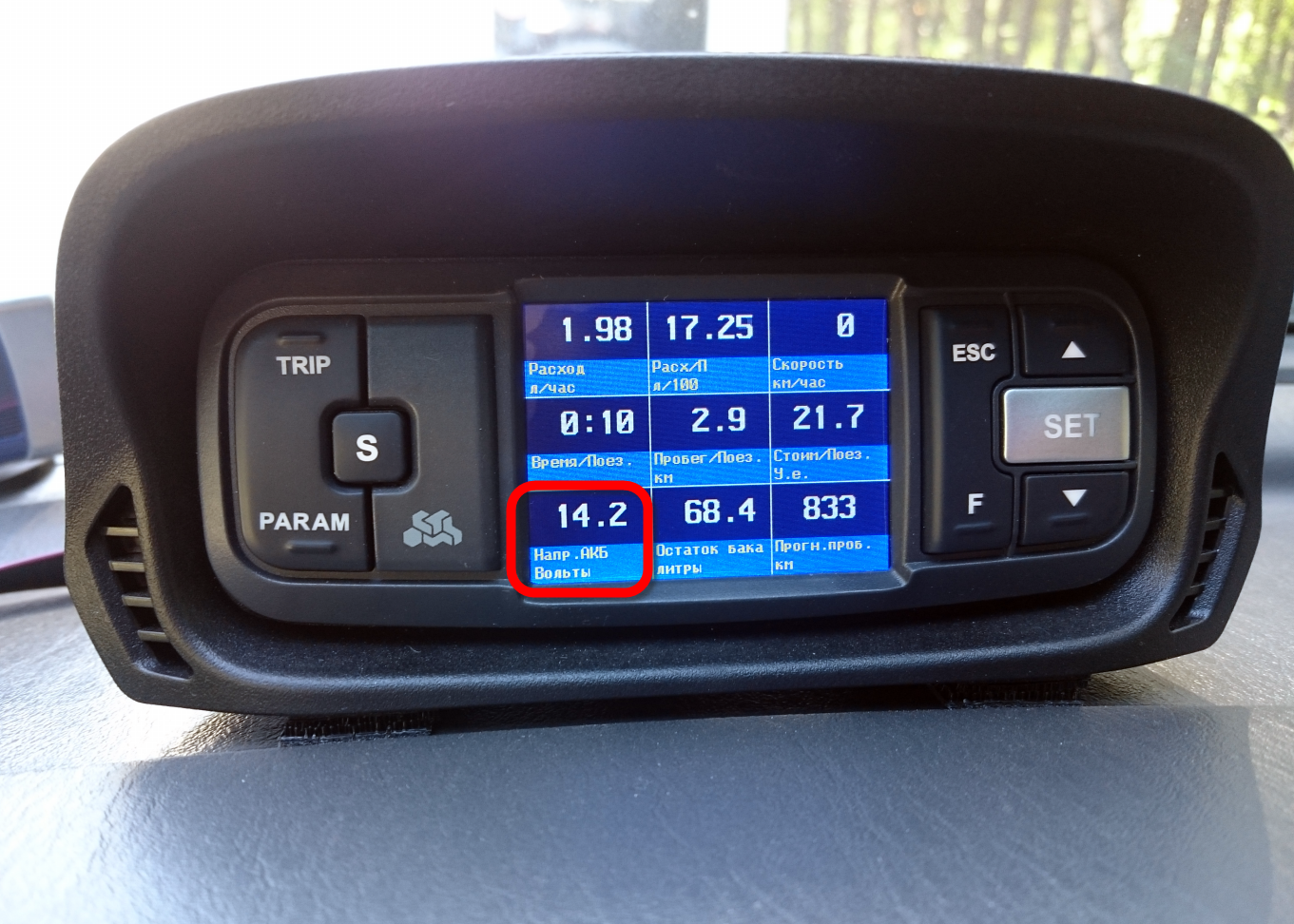

Так становилось после дождика или включенного кондиционера (в настройках поправка -0.7 выставлена!):

04-09-2015 17-47-52

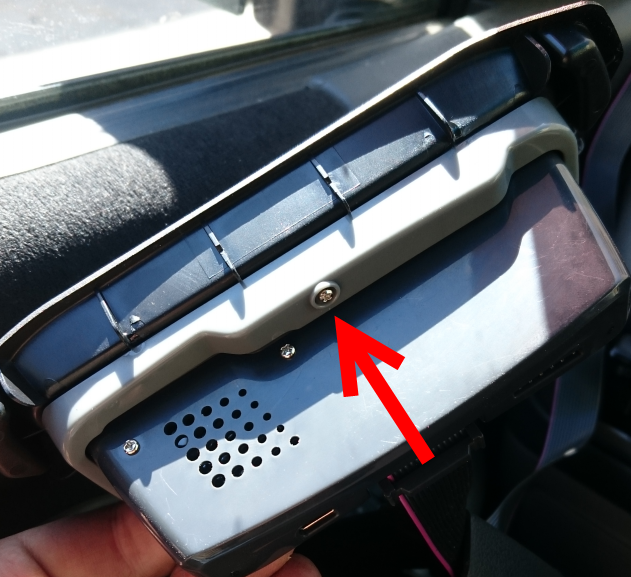

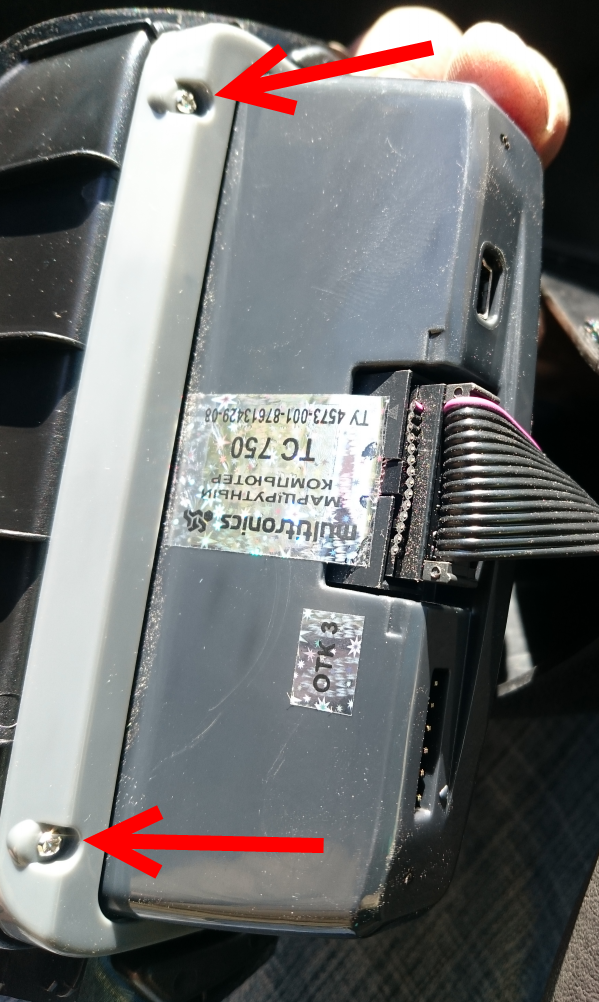

Нам это надоело, берём отвёртку и вперёд:

04-09-2015 17-48-41 04-09-2015 17-49-18



Как разбирать описывать особо не вижу смысла, кто полезет внутрь должен уметь держать в руках паяльник и отвёртку.

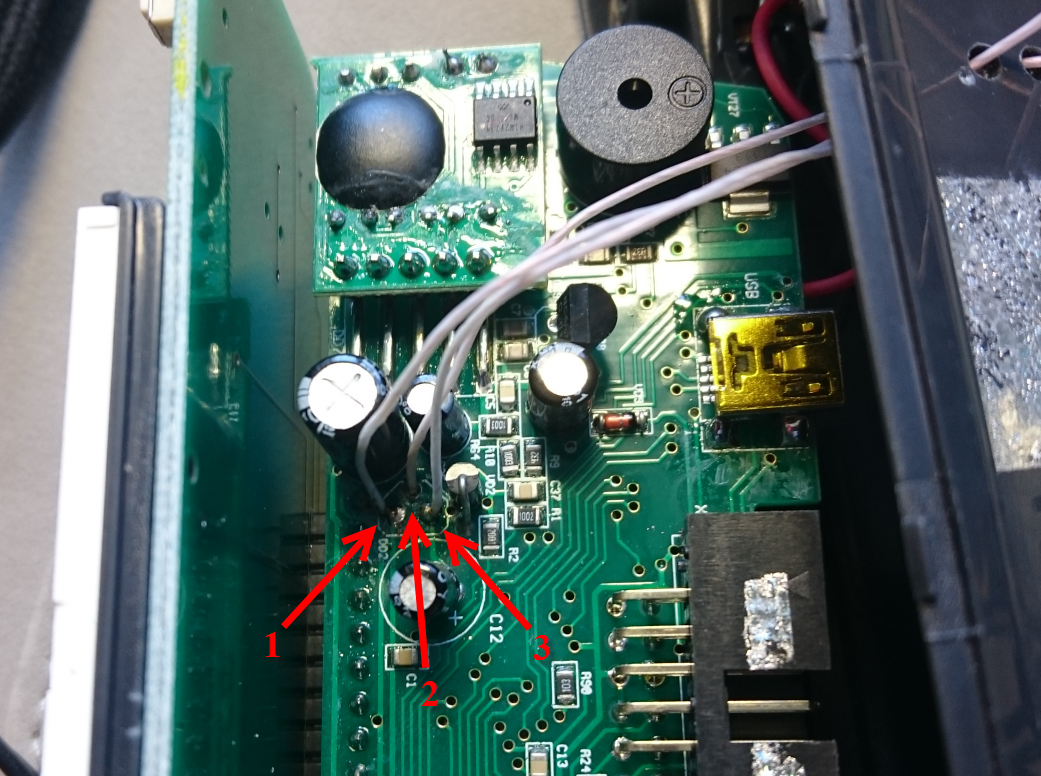

Выпаиваем букашку стабилизатор и припаиваем провода….

04-09-2015 17-51-35

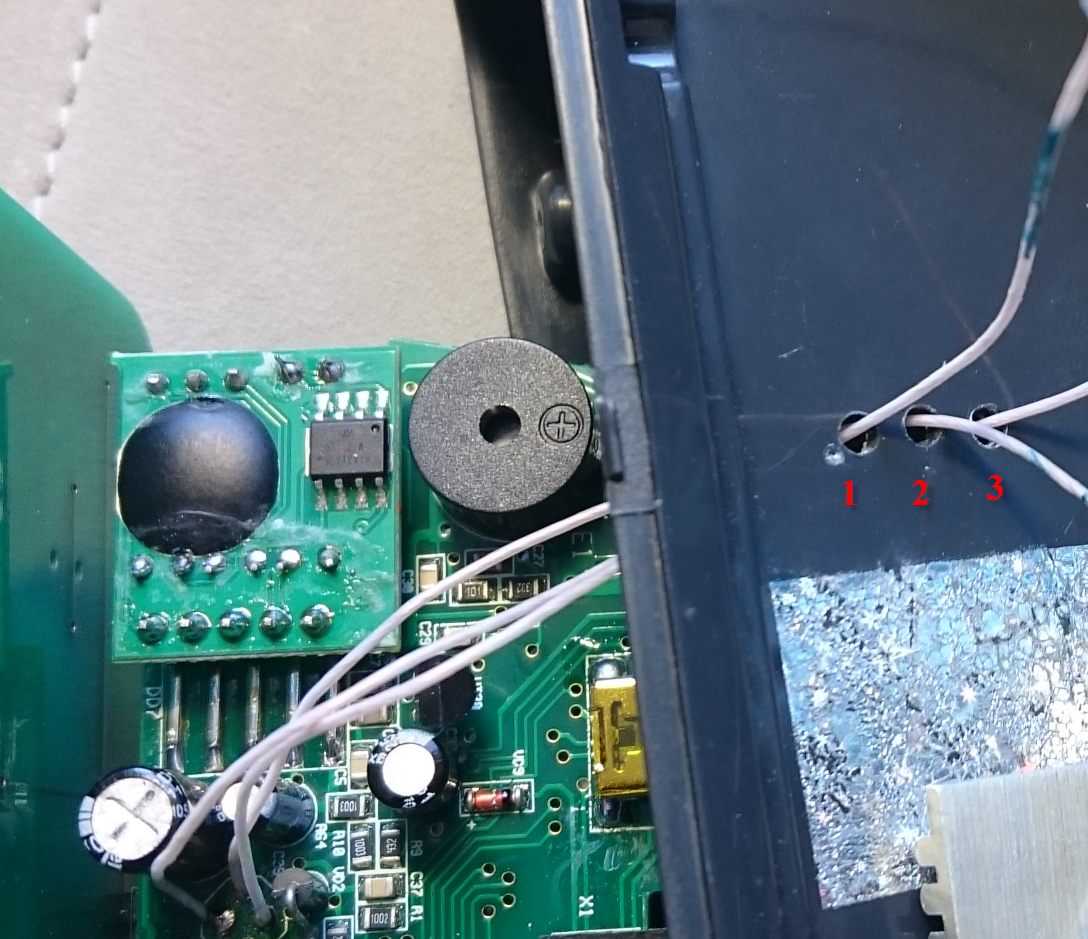

А что бы не запутаться где вход выход да земля , делаю на крышке 3 отверстия , в соответствии с выводами на плате:

04-09-2015 17-53-39



Ну вот, теперь можно собирать, в «ногах» уже 100% не запутаемся.

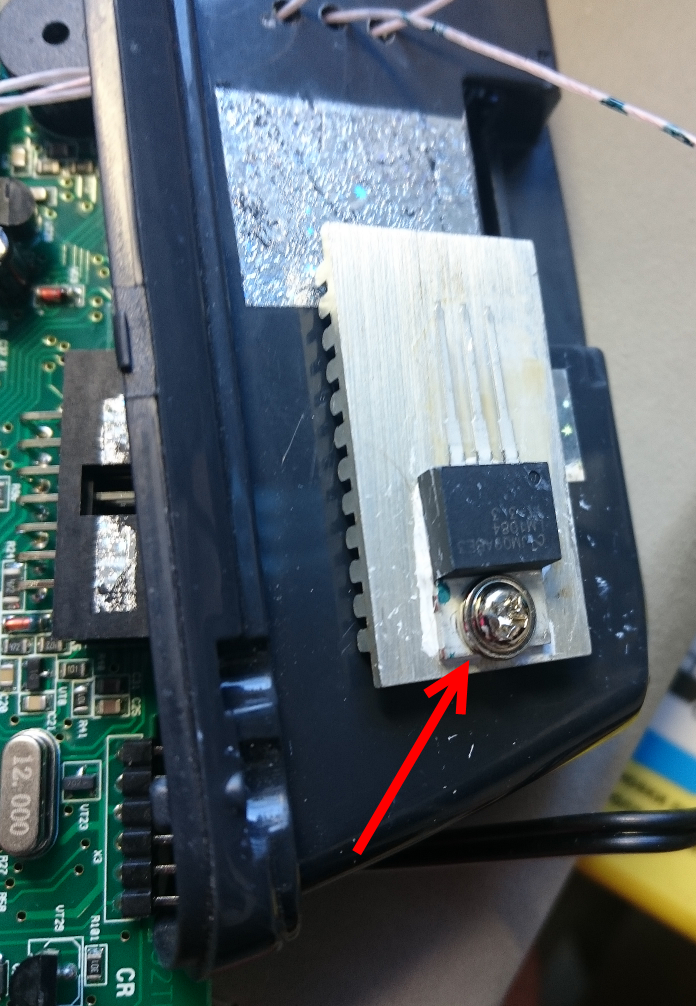

Не забываем заранее прикрутить стабилизатор к корпусу снаружи, радиатор по желанию, сам же посчитал что лишним не будет:

04-09-2015 17-54-53

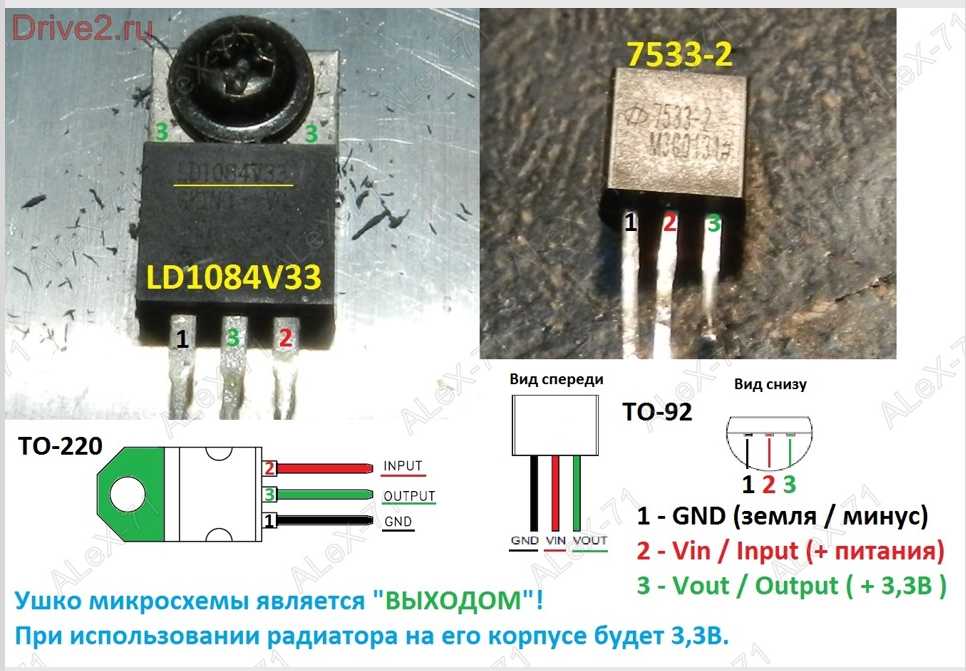

Припаиваем провода согласно инструкции с «драйва»:

04-09-2015 18-17-34



Ещё раз улыбаемся, потому как в документации по 7533-2 одна распиновка контактов, а на практике же у Multitronics «особая/хитрая» партия ….Левая ножка — GND, средняя — IN, правая — OUT (не как в даташите, это важно!)

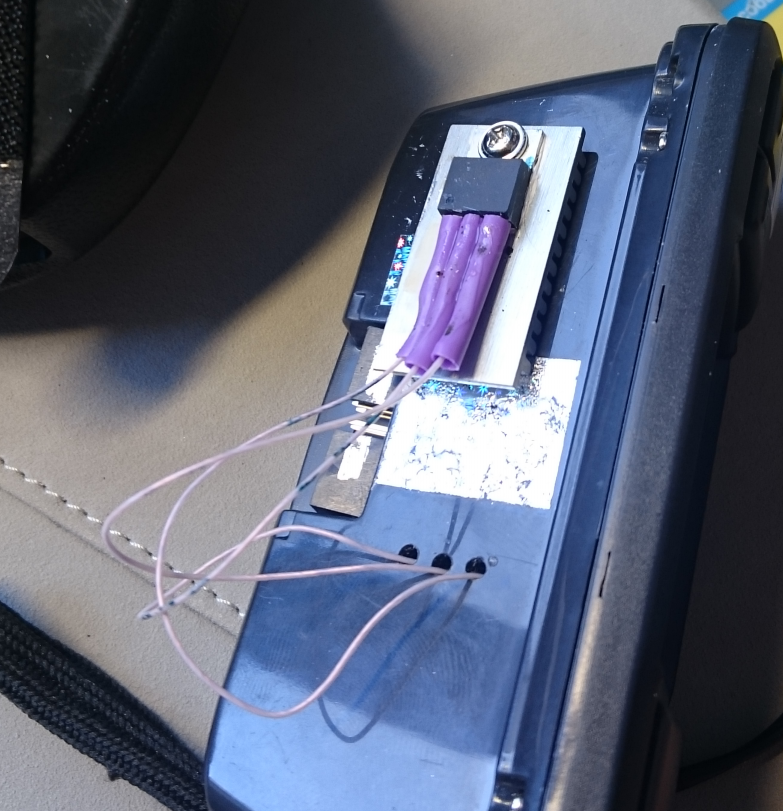

…кембрики термоусадка по желанию и личным убеждениям:

04-09-2015 17-55-52

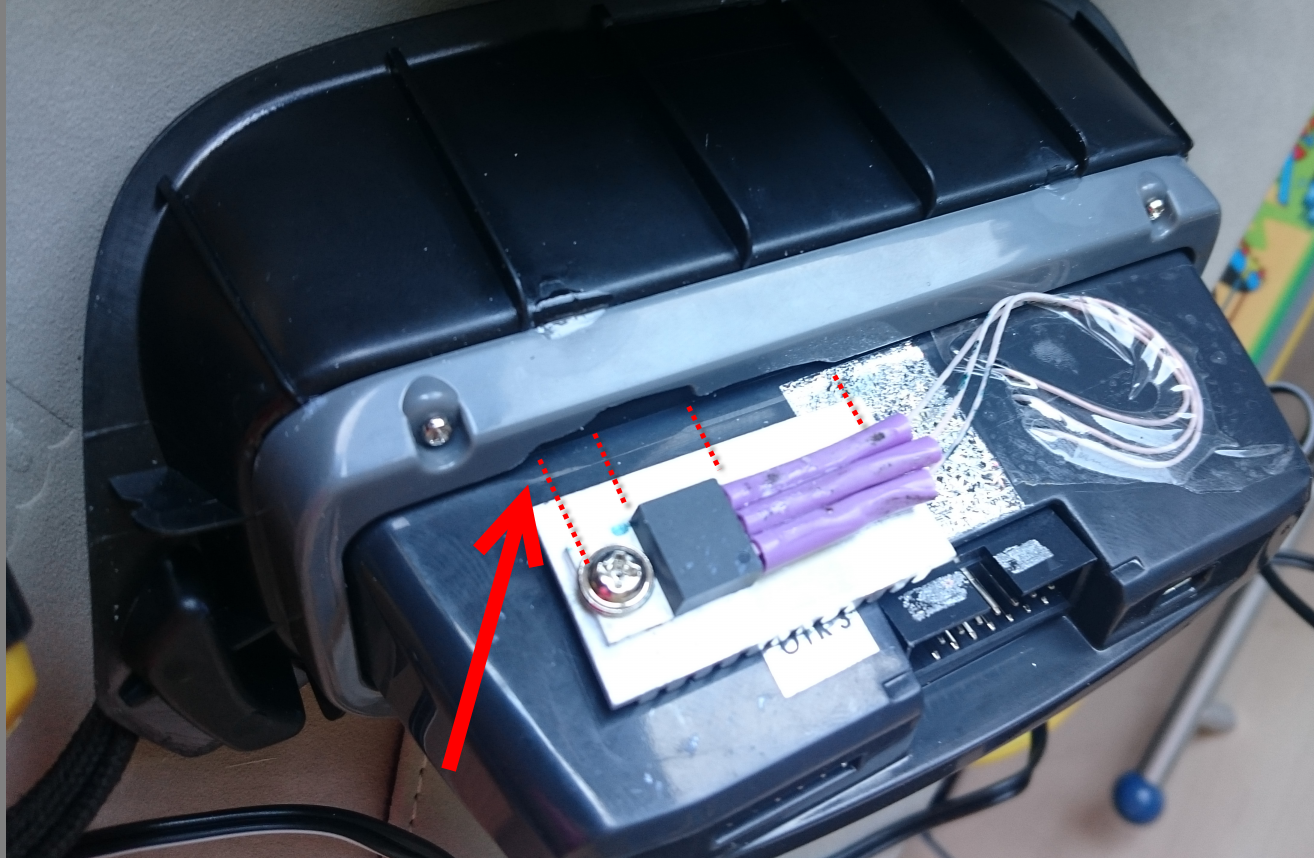

Проводки «убираем» скотчем , ну а радиатор почему не «к верху» — теперь наглядно видно ниже (пилить меньше, что бы проскакивало в большой корпус само):

04-09-2015 17-57-03



Включение показало, что радиатор можно было и не ставить…

04-09-2015 17-59-45

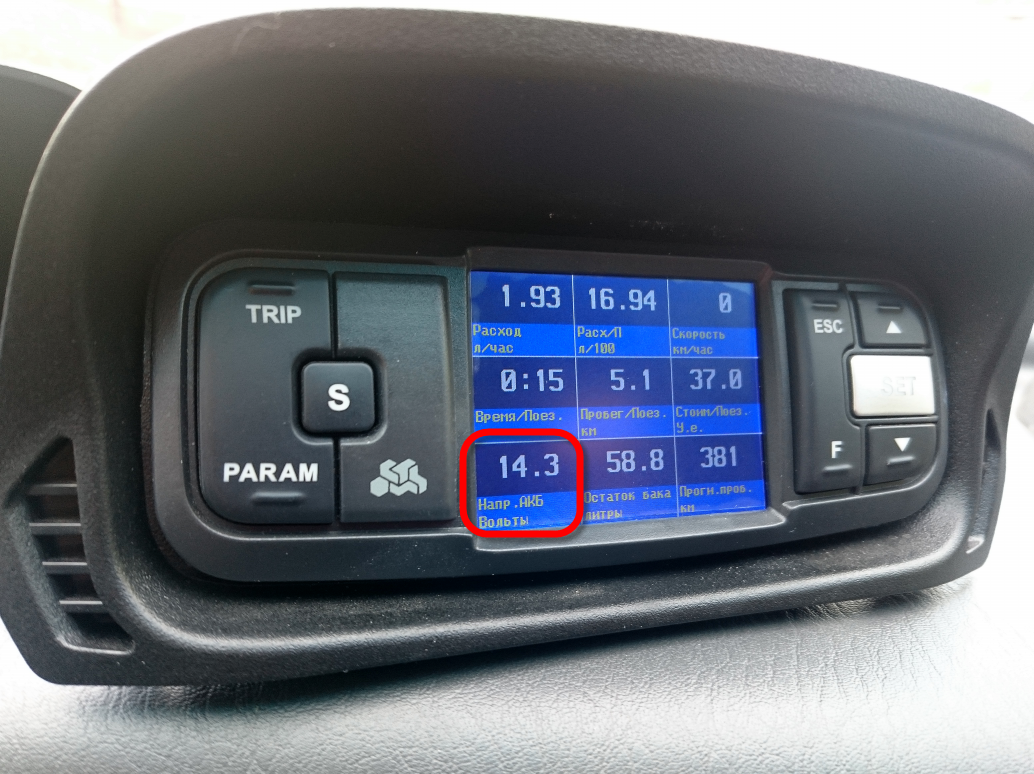

Дальнейшие испытания показывают замечательную точность показаний и отсутствие «плаванья» показаний при повышении температуры окружающей среды :)

Поправки по напряжению в настройках Multitronics выставлены в 0.0!!! Показания верны, что и требовалось :-)

04-09-2015 18-00-32

Ответы на: Исправить питание на Multitronics 731,750 и других моделях — просто!

  1. Поставил lm1117d33 она же d33 без радиатора, Все работает, тестил 5 часов при+30…Все норма

  2. Здравствуйте! Прошу помощи! БК multitronics vg1031, работал исправно, переставил в другое место и стал показывать напряжение борт сети 6.5 вольт (в диапазоне от 5.9 до 7.1) вообщем кажеться что поделил напряжение борт сети на 2 ))) что делать, подскажите, жалко менять, ну уж очень полезен, ночами не могу спать ))) всё уже перепроверил, тестером меряю на колодке на плате БК там чето 12.2 при заводке 13.8, на другое авто ставил тоже 6.5 вольт! Заранее благодарен!

    • посмотрите какое напряжение на стабилизаторе. если не положенные 3.3 — то перепаивайте.
      при отклонениях туда сюда БК чудить начинает.

  3. Добрый день, в наличии у себя в городе есть только AZ1085T  TO-220 advanced +3,3v, 3A. Сгодится ли такой? Заранее спасибо.

  4. Я Вас приветствую! Прочитал Вашу запись по БК Мультитроникс… У меня вопрос… подойдет ли стабилизатор LM317T? Заранее спасибо за помощь

    • пойдёт, для тёплого климата — «Диапазон температур кристалла 0..+125°С»
      да и сидеть подбирать дополнительно резисторы с конденсаторами, навешивать гирлянды (для подбора выходного напряжения)… нет ну если вам так больше нравится :)

  5. Спасибо за подробный отчет. Всё просто и доступно.

  6. Здравствуйте! При включении, БК показывал белый экран. После замены стабилизатора, не знаю. может паял не равильно, задымился процессор. Если найти такой же и заменить, потребуется ли его программирование или ещё какие нибудь манипуляции с процессором?

    • к сожалению не подскажу в данном направлении, НО! могу подсказать телефон техподдержки (не который на сайте, где внятного ответа я ни разу НЕ получил, а прямой телефон специалиста отдела разработки) 8-9О9-922-6О21 (номертелефона@yandex.ru соответственно почта)

      бояться звонить не нужно, очень грамотный и отзывчивый специалист!!!!!

  7. Нашел в ЧипДип только LM1084IT-3.3/NOPB, Регулятор положительного напряжения с низким падением напряжения, 5А, 3.3В.Пойдет этот стабилитрон? С учетом цоколевки?

    • пойдёт, а по поводу цоколёвки в любом случае в родное место вы его не всунете по габаритам, подпаивайтесь по инструкции, цоколевку в pdf сверьте :)
      на фотографиях выше именно ваш стабилизатор впаивается….

  8. подпалил её , дым пошёл, первые буквы видно ht   739, а в середине сгорели.

  9. Подскажите пожалуйста подойдёт ли стабилизатор «кр1158ен 3.3в» ?

    • теоретически да, исходя из того что в БК стояло в качестве стабилизатора… но учитывая что сам процессор БК по даташитам может потреблять и полтора ампера при определённых условиях (загрузка+температура окружающей среды)… поставил бы с запасом по току «на вский пожарный».
      но вы можете проверить опытным путём как говорится :) может и хватит для ваших условий

      • Да вот пеорепаял, а он не включается, может плохо пропаялось либо рядом стоящее что то перегрел когда старый выпаивал, да и раскалённой иголкой отверстия расширял что бы ножки нового стаба влезли, у отечественного КРЕНа распиновка отличается, но тут у меня всё правильно должно быть

        • ну тут мне сложно что либо утверждать. проверяйте.
          не помню сколько слоёв у платы… перегореть рядом тоже нечему особо…

    • подскажите что за микросхема на динамик smd.

  10. Подскажите пожалуйста… Вообщем у меня доходило до 20В и 150 гр. температура в салоне по БК. Как доходило до 20В, так БК «умирал» и дисплей показывал просто белым цветом.
    Заменил стабилизатор на LM1084IT-3.3, стало намного лучше, но не то, что я ожидал. Вообщем теперь БК врет только на 1.5В выше, чем есть на самом деле… не важно заведен или нет. А температура в салоне стабильно показывает 45гр, хотя включен кондиционер и холодно.
    На заведенном — 13.8В в прикуривателе, по БК 15,3-15,4В
    На не заведенном — 12,1 в прикуривателе, по БК 13,6В
    Можно ли сделать все таки так, чтобы показания БК не врали? У меня модель VC731. Спасибо.
    P.S. Я стабилизатор вывел за корпус, провода 1.5 метра (хочу опустить его в отдел предохранителей). Может быть вранье БК из за 1.5 метра провода?

    • 1) в настройках БК есть коррекция показаний (в том числе и напряжения!!!) выберите -1.5волта и проверьте.
      2) для чего вы сравниваете напряжение в прикуривателе? и чем измеряете? я вольтметром прям на АКБ измерил и внёс погрешность в БК.
      3) 1.5метра проводов могут давать и не такие фокусы :)

      • 1. У меня коррекция максимум это -0.7В, ниже не дает поставить. Погрешность в -1.5В поставить не смогу

        2. Напряжение в прикуривателе сравниваю с БК. Ведь в прикуривателе показывает напряжение всей борт сети авто. Измеряю специальным прибором, вставляю в прикуриватель и он выводит показания на свой дисплей.

        3. Попробую короткий провод)

        • 1) если честно не помню сколько у меня коррекция максимальная…
          однако у меня прямая взаимосвязь была: в жару БК показывал напряжение бОльше чем было на самом деле.
          частично эту проблему решали отверстия в корпусе БК для самовентиляции устройства. (могу сфотографировать как я дырок насверлил в корпусе)
          2) устройствам для определения напряжения которые втыкаются в прикуриватель не доверяю, ввиду их различий в показаниях даже из одной коробки.
          3) пробуйте :)
          P.S. у жены на машине даже вентиляция не спасала, после пребывания на солнце БК жаловался на разгон до 100км.ч за 3 секунды и температуру двигателя 160 градусов.. скорость автомобиля 240км.ч при езде во дворах жилого дома :)
          в итоге теперь стали ещё накрывать тряпочкой белой… ну не любят мультитроники перегрев :(

          • Измерил напряжение выходное со стабилизатора, вообщем так — На самом транзисторе 3,29В, а проходя по проводу 1.5 метра и на плате БК уже 3,03В. Т.е. из за сопротивления провода, напряжение на выходе уже меньше и из за этого БК начинает врать?

            • учитывая что все показания БК завязаны на напряжении и сопротивлениях — то да!
              вот в жару сопротивление увеличивается — БК дурит. :)

  11. Доброго времени суток!

    Ув. автор, помогите, пожалуйста разобраться с моим multitronics RC-700. Столкнулся с какой же проблемой, заменил 7533-2 на LD33v (аналог LM1086IT-3.3) Но увы, при включении никаких признаков жизни не подает.Хотя напряжение мерял, дает ровно 3,3 В.

  12. Дорогие друзья!!!! Компания Мультитроникс приглашает принять участие в конкурсе для владельцев бортовых автомобильных компьютеров Мультитроникс — «Мой Multitronics». В конкурсе могут принять участие все желающие владельцы БК Multitronics. Подробности на сайте http://www.multitronics.ru/contest/
    Конкурс проводится по 7-ми номинациям.
    ГЛАВНЫЙ ПРИЗ —Маршрутно-Диагностический Компьютер (МДК) Multitronics MPC-800 c пожизненной гарантией и бесплатным обновлением аппаратной части в случае выхода новых версий + «Специальная функция ПО»* парктроник Multitronics PU-4TC + Планшет популярной модели (экран 7 дюймов, 4-х ядерный процессор) с установленной программой для Андроид.

  13. Большое спасибо за подробный и наглядный отчет. Всё сделал точно также, за исключение — не стал ставить радиатор.

    БК  VC-731
